排氣管和消音器長期處于冷熱交替，含硫、酸、氧化等其他腐蝕的環(huán)境，并且容易受到石擊、磕碰等機(jī)械損傷，因此選擇正確的噴涂方式與噴涂質(zhì)量，是保證基件使用周期的保證。

排氣管分為S鼓、內(nèi)回壓、G型、直排、Y型、街鼓、M鼓、HKS型等類型，不同類型的排氣管噴涂方法都是一樣的。

W61-650排氣管耐高溫涂料專為金屬高溫環(huán)境下的防腐而研發(fā)的新產(chǎn)品，可有效防止排氣管的高溫氧化生銹。主要成分以高科技納米材料等組成�？砷L時間保護(hù)金屬表面，防止生銹或氧化。延長排氣管的壽命，降低維護(hù)成本。

施工前處理：

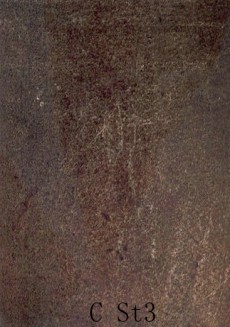

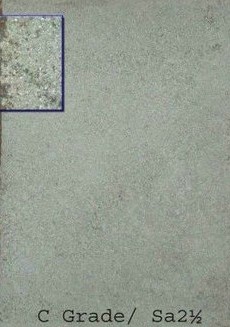

1、表面處理：金屬基材表面必須采用噴砂外理，達(dá)Sa2.5級；也可采用手工除銹法，達(dá)到St3級，粗糙度達(dá)30-70μm。

2、用稀釋劑擦洗工件表面；

3、用專用配套稀釋劑調(diào)節(jié)涂料粘度，稀釋劑采用專用稀釋劑；

用量大致為：無氣噴涂——約5%（以涂料重量計）；空氣噴涂——約15－20%（以涂料重量計）；刷涂——約10－15%（以涂料重量計）；

施工方法：

無氣噴涂、空氣噴涂或刷涂。注意：施工時底材溫度必須高于露點以上3℃，但不得高于60℃；

涂料固化：

施涂完畢，常溫自然固化后投入使用或室溫干燥0.5－1.0小時，然后置于180－200℃烘箱中烘烤0.5小時，取出降溫待用。

成品：
